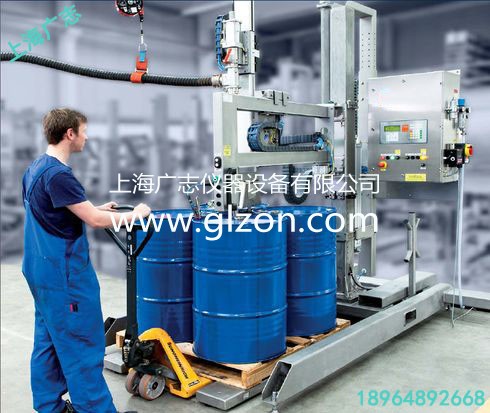

多功能全自動灌裝機-GLZ 工作流程：

上桶--內洗外洗--消毒--純水沖洗--二次純水沖洗--瀝干--灌裝--壓蓋--出桶

生產線需要人員：2-3人

設備差數：QGF-100型(80-120桶單排):

尺寸：2480*540*1490

功率:1.5KW

工位：4個

全自動大桶灌裝機采用PLC程序全自動控制，其工作過程如下：

合上空氣漏電保護開關并打開急停開關，面板上的電源指示燈亮，表示本機電源接通，PLC得電。將“選擇開關”置于“自動”狀態位置，按yi下“啟動開關”按鈕，控制傳動電機的交流接觸器吸合，機器開始工作。當有空瓶插入空瓶裝瓶位，并壓下空瓶檢測感應開關時（沖洗信號由洗瓶入口區的空瓶檢測感應開關送出）洗瓶傳動電機啟動運行，通過鏈條及瓶托帶著空瓶進入各沖洗消毒工位。（沖洗瓶經過六個工位：diyi工位為滴干、di二、三、四工位均采用洗滌消毒溶液沖洗；di五工位為凈水沖洗，di六工位為純凈水沖洗。當傳動電機帶著空瓶運轉，并帶著鏈條上的感應片進入定位感應區時，定位感應開關發出信號使傳動電機停止，同時沖洗瓶水泵啟動，進行相應的沖洗消毒工作（沖洗時間由PLC程序設定控制）；沖洗完畢，沖洗干凈的空瓶通過洗瓶傳動機構的輸送，落在推瓶架上，推瓶氣缸工作，把空瓶推到灌裝位置，使灌裝嘴對準水瓶口，等純凈水沖洗完畢，灌裝水泵啟動灌裝。（灌裝時間由用戶根據需要進行調節），當灌裝滿時，PLC發出控制信號，灌裝電磁閥關閉，停止灌水，灌裝結束后，靠下yi個水瓶將已灌滿的水瓶送zhi理蓋區套蓋，并送zhi壓蓋區，壓蓋氣缸帶動壓蓋器將瓶蓋壓緊。zhi此，yi個洗灌周期完成。

注意：只有在洗瓶傳動電機運行前插的空瓶才有效。洗瓶傳動電機運行后在沖洗消毒工位插入的空瓶，微電腦控制系統均把它當作無瓶處理，同時機器不會沖洗也不會灌裝，如果機器繼續運轉，可能會引起設備損壞。

全自動大桶灌裝機特點：

1.適合瓶型：水3加侖、5加侖桶裝飲用水生產之用。

2.功能齊全：整機集沖洗、灌裝、封蓋功能于yi體。

3.應用范圍：是礦泉水、蒸餾水、純凈水生產的理想設備

4.整機采用優質不銹鋼，耐腐，易清洗。主要電氣原件均采用SIEMENS。OMRON產品，氣路系統采用進口AirTAC名pai產品。該機結構緊湊，占地廠房小，工作效率高且穩定可靠，自動化程度高。操作工僅需二人，是機電氣三位yi體的全自動桶裝設備。
